led顯示屏全彩亮度和灰度之間的區別是什么？

日期：2019-12-05
作者：唯峰科技

對于led顯示屏全彩亮度和灰度之間的區別很多行業之外的人都不知道它們之間的聯系的，我們深圳唯峰科技在平時銷售led顯示屏全彩的過程中經常也會碰到有客戶會問它們之間的區別，今天唯峰科技的小編就抽空來給大家詳細的介紹下led顯示屏全彩亮度和灰度之間的區別是什么？

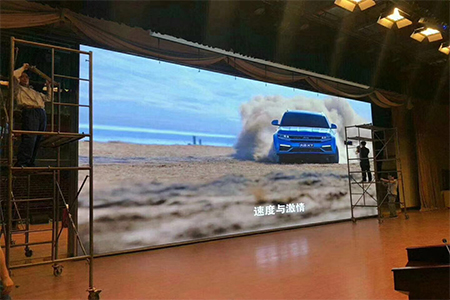

室內led顯示屏


LED顯示屏全彩的灰度級也可以稱為LED亮度，灰度，又稱半色調，主要用于傳輸圖像。LED顯示屏灰度也就是所謂的色階或灰階，是指亮度的明暗程度。對于數字化的顯示技術而言，灰度是顯示色彩數的決定因素。一般而言灰度越高，顯示的色彩越豐富，畫面也越細膩，更易表現豐富的細節。分別有16層，32層和64層。利用矩陣處理將文件像素分為16、32、64層，使傳輸?shù)膱D像更加清晰。無論是單色、雙色還是三色屏幕，要顯示圖像或動畫，都需要調整每個LED發光像素的灰度級別，精細調整的程度就是我們通常所說的灰度。

控制LED顯示屏全彩的灰度級有兩種方法:一種是改變流過的電流，另一種是脈寬調制。改變通過LED的電流，LED管的連續工作電流一般在20ma左右。除了紅色LED的飽和現象外，其他LED的灰階基本上與流過的電流成正比。另一種方法是利用人眼的視覺慣性，利用脈寬調制來實現灰度級的控制，即只要重復光照的周期足夠短(即,刷新頻率)。速率足夠高)人類的眼睛不能感覺到熒光像素的震動。由于脈寬調制更適合于數字控制，因此被廣泛應用于計算機提供LED顯示。幾乎所有的LED顯示屏全彩都使用脈寬調制來控制灰度。LED顯示屏全彩的控制系統通常由三部分組成:主控制箱、掃描板和顯示控制裝置。

主控制箱從計算機顯示卡上獲取一個屏幕像素的亮度數據，然后將其重新分布到多個掃描板上。每個掃描板負責控制LED顯示屏全彩上的幾行(列)，LED在每一行(列)上的顯示信號以串行方式傳輸。


目前led顯示屏全彩控制信號的串行傳輸方式有兩種:

1.一個是每個像素點的灰度掃描器董事會集中控制,而分解每個像素的灰度值從控制箱(即脈沖寬度調制),然后每個領導的開放的信號傳送到相應的領導以脈沖的形式(光,沒有點亮0)row-by-line串行的方式來控制是否點燃。這種方法使用較少的設備,但在串行傳輸?shù)臄?shù)據量很大,因?yàn)樵谝粋€重復的光照周期中，每個像素需要16個16級灰度級脈沖和256個256級灰度級脈沖。由于器件工作頻率的限制，LED顯示屏全彩只能達到16級灰度級。

2.另外一種就是脈寬調制，掃描板的串行傳輸不是每個LED的開關信號，而是一個8位二進制灰度值。每個LED顯示屏全彩都有自己的脈寬調制器來控制照明時間。這樣，在重復光照的一段時間內，16級灰度級每個像素點只需要4個脈沖，256級灰度級每個像素點只需要8個脈沖，大大降低了串行傳輸頻率。采用這種LED顯示屏灰度分散控制的方法，可以很容易地實現256級的灰度控制。
